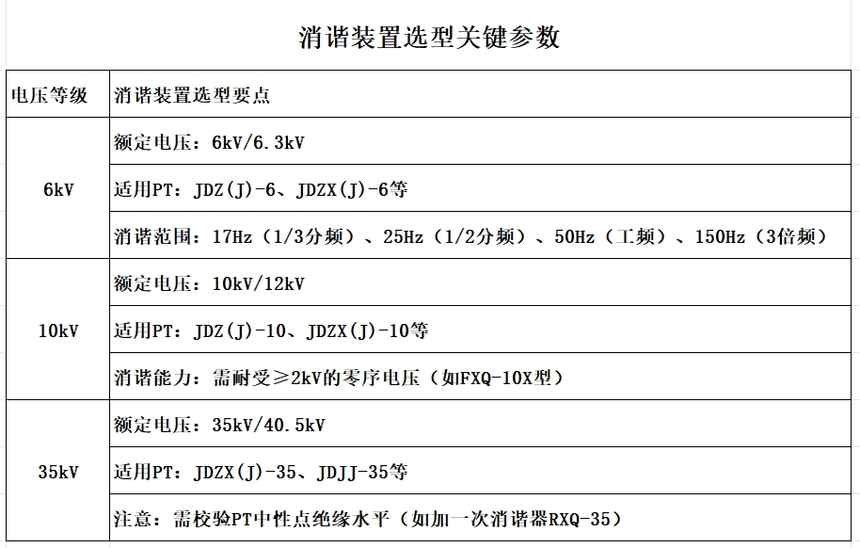

6kV/10kV/35kV消谐装置选型6kV/10kV/35kV消谐装置选型 在6kV、10kV、35kV系统中选型消谐装置时，需结合电网参数、谐振风险及装置性能综合考虑。以下是选型要点及建议： 1. 消谐装置类型 微机消谐装置：适用于中低压系统（6kV~35kV），实时监测电压互感器（PT）开口三角电压，自动消除铁磁谐振，并记录故障信息。 一次消谐器（电阻型）：串联在PT中性点与地之间，抑制谐振电流，需根据PT参数匹配。 2. 选型关键参数
3. 其他考虑因素 谐振类型：优先选择能抑制分频、工频、高频谐振的全功能装置（如WXZ196系列）。 安装方式：微机消谐装置多为柜内导轨安装，一次消谐器需固定在PT附近。 附加功能：故障录波、通信接口（RS485）、远程报警等。 环境条件：户内（-10℃~+55℃）或户外（防护等级≥IP54）。 4. 推荐型号参考 微机消谐装置： 6kV/10kV/35kV：WXZ196 一次消谐器： 6kV：RXQ-6（电阻约9kΩ） 10kV：RXQ-10（电阻约17kΩ） 35kV：RXQ-35（电阻约100kΩ） 5. 注意事项 校验PT开口三角电压（通常为100V或100/√3V），确保装置匹配。 中性点不接地或经消弧线圈接地系统需重点防范铁磁谐振。 与PT保护熔断器（如0.5A）配合使用，避免装置故障扩大。 建议结合具体电网结构（如电缆/架空线比例）及历史谐振记录，咨询厂家进行参数复核。
|
