AZ-CTB电流互感器二次过电压保护器

AZ-CTB电流互感器二次过电压保护器

一、AZ-CTB二次过电压保护器概述

       保定奥卓电气设备制造有限公司生产的AZ-CTB二次过电压保护器,在电力系统中广泛应用于一次测量与控制。在正常工作时,互感器二次侧处于近似短路状态,输出电压很低;在运行中如果二次绕组开路或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及工作人员的生命安全,因此使用CTB电流互感器过电压保护器就能有效的防止因电流互感器二次过压所造成的严重性后果。

二、AZ-CTB二次过电压保护器用途

        AZ-CTB二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端,正常运行时漏电流小,成高阻状态。当发生异常过电压时,保护器迅速动作而短路,面板上显示故障的部位,并有无源信号输出。本产品采用高稳定性单片机控制,能够通过RS-485总线与后台监控计算机网络通信,便于实现一次系统的实时远程环境监控。当故障排除,电路恢复原状后,又重新投入正常运行工作。

AZ-CTB应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组的过电压保护。

三、AZ-CTB二次过电压保护器接线原理

       一般情况下,电流互感器均接在A、B、C三相上,少数接在两相上,个别接在一相上。电流互感器二次绕组接线绝大多数为星形连接,少数为三角形连接。本保护器为二次绕组星形连接,二次绕组A、B、C对应连接在保护器A、B、C接线端子上,A、B、C三相二次中性点(虚地N)连接在保护器的N接线端子上。若只用A、B绕组,C相可以不接线不会影响保护器的正常工作。

      AC220V电源直接接在保护器AC220V端子上,一对常开和一对常闭接点(共用中间活动端)为无源输出端子,供用户根据实际需要使用。


四、AZ-CTB二次过电压保护器基本功能

1、输入阻抗大于100MΩ,接入后不影响任何测量和保护性能;

2、二次侧保护电压可自己设置,满足不同场合使用;

3、保护后有故障点位置显示,方便故障排除;

4、保护后有接点信号输出,便于系统连接使用;

5、保护后复位有人工手动按钮复位和故障消失后自动复位两种;

6、采用省面积和轨道安装设计,方便安装使用。

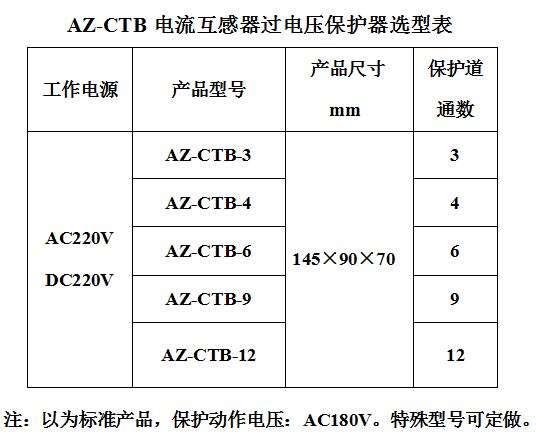

五、AZ-CTB二次过电压保护器选型表
