AZ-FNR发电机中性点接地电阻柜

AZ-FNR发电机中性点接地电阻柜

一、概述

       保定奥卓电气设备制造有限公司生产的AZ-FNR发电机中性点接地电阻柜是0.4kV~24kV发电机组采用高阻接地的专用成套装置。

       发电机运行中发生单相接地故障时,当故障电流达到一定值,其故障点出现电弧接地,使得接地过电压的出现具备了特定的“临界”条件,从而导致弧光接地过电压的产生;由于发电机的耐压水平较弱,其绝缘容易遭受破坏。进一步扩大定子绕组绝缘损害范围,甚至烧损铁芯,并伴随产生高于正常状态时的机械压力作用于发电机及其回路。如不及时发现并快速切除故障,将发展成为相间或匝间短路。基于上述原因,国际广泛采用发电机中性点经高阻接地,当其回路发生单相接地时,以限制弧光接地过电压,减轻对铁芯的灼伤,减少对发电机及其回路的机械压力。

       中性点通过电阻接地可以把故障电流限制到适当值,一方面使继电保护有足够的灵敏度和选择性,同时又使故障点仅可能发生局部轻微损伤,把暂态过电压限制到正常线电压对中性点电压的2.6倍,限制电弧的重燃,防止弧光间隙过电压损坏主设备,同时对防止铁磁谐振过电压,也有显著作用。

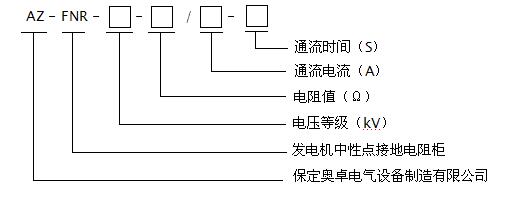

二、型号说明


三、技术参数

 1.不带变压器常用参数对照表


2.带变压器常用参数表


四、产品特点

1、采用不锈钢电阻器,电导率高,温度系数高, 可耐1400℃的高温,耐腐蚀,热稳定性好。

2、柜内可以安装干式接地变压器,容量大,耐冲击。

3、电阻柜一般用于户内。

4、柜体材质:喷塑冷轧钢板、不锈钢板、KYN28标准柜,任选其一。

5、可加装电阻柜智能监控装置,可以监测电阻的温度及柜内温湿度,记录接地电流大小、接地次数,并带有485通讯接口,可以和上位机进行通讯。

6、可加装隔离开关或真空接触器,检修方便。

五、使用条件

1、一般用于户内,户外订货时请注明。

2、海拔不高于3500米,高原地区由于海拔高,散热差,订货时请注明。

3、环境温度:—20℃~+60℃,相对湿度不大于85%。

4、周围环境中无易燃、无腐蚀性气体及导电尘埃。

5、使用于50Hz和60Hz系统中。

六、订货须知

1、发电机额定电压、电流互感器变比。

2、柜体的进出线方式。

3、电阻阻值、通流电流及通流时间。

4、变压器的容量和变比。

5、柜体材质、喷涂颜色、防护等级。

6、是否安装电阻柜智能监控装置。

7、是否加装隔离开关或真空接触器。

8、如有其它要求在订货时说明。
